CCD (電荷結合素子) レンズのノイズレベルは、イメージングシステムの性能と品質に大きな影響を与える重要なパラメータです。 CCD レンズのサプライヤーとして、お客様に高品質の製品を提供するには、CCD レンズのノイズレベルの微妙な違いを理解することが不可欠です。

CCDレンズのノイズとは何ですか？

CCD レンズは、民生用カメラから次のようなプロ用監視システムまで、幅広い用途で使用されています。CCTVカメラシステム。 CCD レンズ内のノイズとは、画像出力に存在する不要な信号を指します。これは、ピクセル値のランダムな変動、画像内の縞、斑点など、さまざまな形で現れる可能性があります。

CCD レンズに影響を与える可能性のあるノイズには、次のような種類があります。

暗電流ノイズ

暗電流ノイズは、光がない場合でも CCD センサー内の電子の熱生成によって発生します。 CCD センサーの温度が上昇すると、熱電子の生成速度も上昇します。これにより、バックグラウンド信号が発生し、実際の画像信号に干渉する可能性があります。暗い環境では、暗電流ノイズが画像を支配し、全体的な画質を低下させる可能性があるため、特に問題となる可能性があります。

読み出しノイズ

読み出しノイズは、CCD ピクセルに蓄積された電荷を電気信号に変換する過程で発生します。このノイズは主に、アンプやアナログ - デジタルコンバータ (ADC) など、読み出し回路に含まれる電子コンポーネントが原因で発生します。これらのコンポーネントの品質と読み出し回路の設計は、読み出しノイズのレベルに大きな影響を与える可能性があります。

ショットノイズ

ショットノイズは、CCD センサーに到達する光子の統計的性質から発生する基本的なタイプのノイズです。フォトンはランダムに到着するため、各ピクセルによって検出されるフォトンの数は時間の経過とともに変動します。これらの変動によりショットノイズが発生します。ショットノイズは、検出されたフォトン数の平方根に比例します。フォトンの数が少ない低照度条件では、ショットノイズが画像劣化の主な原因となる可能性があります。

CCDレンズのノイズレベルの測定

CCD レンズのノイズレベルは、通常、信号対ノイズ比 (SNR) の観点から測定されます。 SNR は、信号電力とノイズ電力の比として定義されます。 SNR が高いほど、ノイズレベルが低く、画質が優れていることを示します。

CCD レンズの SNR を測定するには、通常、制御された照明条件下でテスト画像がキャプチャされます。次に、画像データから平均信号レベルとノイズの標準偏差が計算されます。 SNR は、次の式を使用してデシベル (dB) で表すことができます。

[SNR_{dB}=20\log_{10}\left(\frac{S}{N}\right)]

ここで、(S) は信号レベル、(N) はノイズレベルです。

SNR に加えて、雑音等価電力 (NEP) や検出力 ((D^)) は、CCD レンズのノイズ性能を特徴付けるためにも使用されます。 NEP は検出可能な最小信号パワーですが、(D^) は、検出器面積と帯域幅を考慮した性能指数です。

CCDレンズのノイズレベルに影響を与える要因

CCD レンズのノイズレベルに影響を与える要因はいくつかあります。

温度

前述したように、温度は暗電流ノイズに大きな影響を与えます。 CCD センサーを冷却すると暗電流が減少し、ノイズレベルが低下します。天文イメージングなどの一部の高性能アプリケーションでは、CCD センサーは熱電冷却器または液体窒素を使用して極低温に冷却されます。

積分時間

積分時間、つまり CCD センサーが電荷を蓄積する時間もノイズレベルに影響を与える可能性があります。積分時間を長くすると信号レベルが増加しますが、暗電流などのノイズ源にさらされる機会も増加します。したがって、信号レベルとノイズレベルのバランスをとる最適な積分時間が存在します。

センサーの設計と製造の品質

CCD センサーの設計と製造の品質は、ノイズレベルを決定する上で重要な役割を果たします。より優れたピクセル設計、より低いリーク電流、および改良された読み出し回路を備えた高品質センサーは、より低いノイズレベルを実現できます。さらに、センサーを適切にシールドおよび接地すると、ノイズの原因となる電磁干渉も軽減できます。

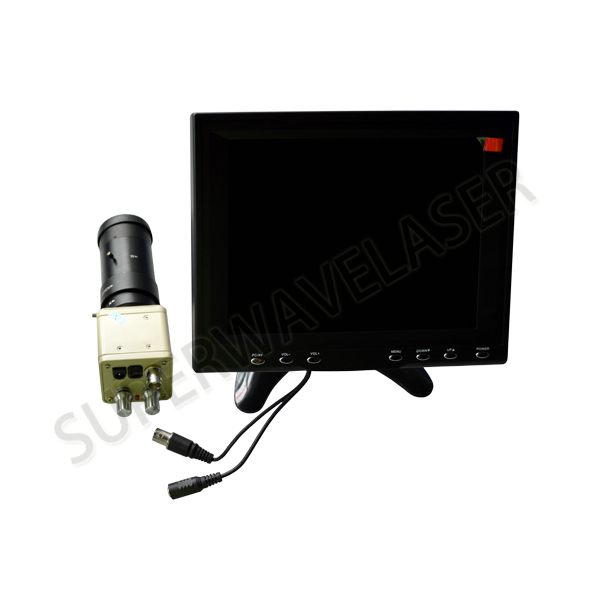

CCTV Camera System

CCDレンズにおける低ノイズレベルの重要性

多くのアプリケーションでは、高品質の画像を実現するには、CCD レンズの低ノイズレベルが不可欠です。たとえば、微弱な信号を検出する必要がある顕微鏡や天文学などの科学画像処理では、正確なデータ取得のためにはノイズレベルが低いことが重要です。監視用途では、ノイズレベルが低いと、キャプチャされた画像の鮮明さと詳細が向上し、物体やイベントの識別が容易になります。

CCD レンズのサプライヤーとして、当社はノイズレベルの低いレンズを提供することの重要性を理解しています。当社の研究開発チームは、CCD レンズのノイズレベルを低減するために、設計および製造プロセスの改善に常に取り組んでいます。当社は、暗電流を最小限に抑え、読み出し回路を最適化し、製品の全体的な性能を向上させるために、先進的な材料と技術を使用しています。

当社の CCD レンズのノイズレベルの優位性

当社の CCD レンズは、ノイズを最小限に抑えることに重点を置いて設計されています。低ノイズ特性を重視して厳選された高品質 CCD センサーを使用しています。当社の製造プロセスには、各レンズがノイズ性能に関する当社の高い基準を満たしていることを保証するための厳格な品質管理措置が含まれています。

また、お客様の多様なニーズにお応えするために、仕様の異なるCCDレンズを各種取り揃えております。低光量の監視用レンズが必要な場合でも、高解像度の科学的イメージング用レンズが必要な場合でも、当社には優れたノイズ性能を提供できるソリューションがあります。

CCDレンズ調達に関するお問い合わせ

ノイズレベルが低く、高品質な CCD レンズをお求めの場合は、調達と交渉のために当社にお問い合わせください。当社の専門家チームは、お客様の特定の用途に適した CCD レンズの選択をお手伝いいたします。詳細な製品情報、技術サポート、競争力のある価格をご提供いたします。お客様の要件について話し合い、最適な CCD レンズソリューションを見つけるために、お気軽にお問い合わせください。
